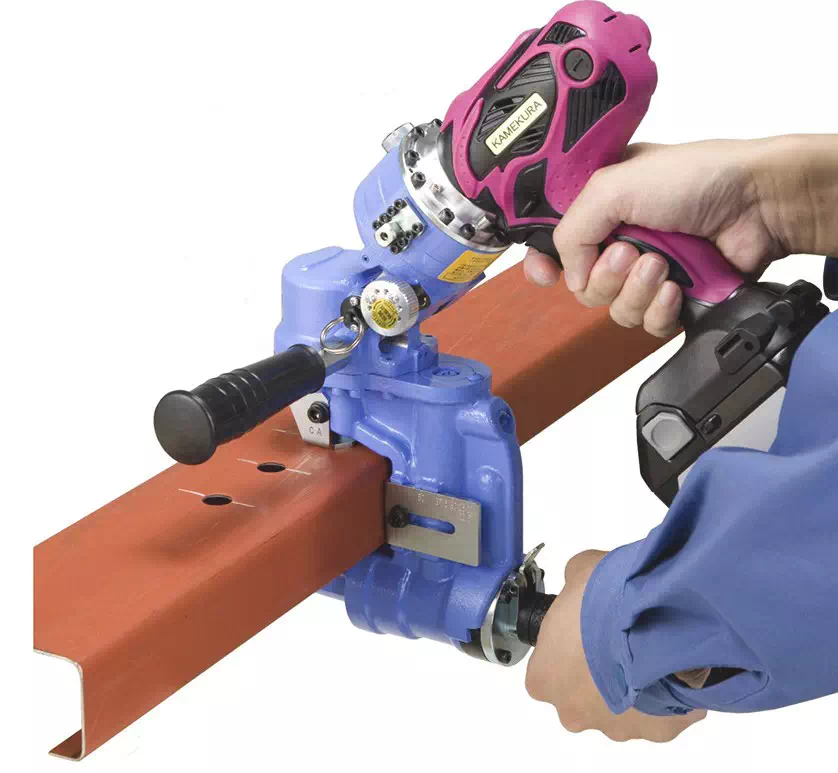

C형강 펀칭기는 C형 찬넬 이름 그대로 C자 형태의 강제에 정확한 위치에 구멍을 타공(펀칭)하는 장비입니다. C형 찬넬 타공작업의 필수 장비인 C형강 천공기 관련 사용법 및 출고 후기에 대해 포스팅을 해 보도록 하겠습니다.
1. C형강 (C형 찬넬)이란?
C형강 찬넬은 전기배관, 구조용 혹은 설비 고정용으로 많이 사용되는 C자 단면의 금속 재질로 일반적으로 전기 배선 트레이, 건축 자재, 기계 프레임 등에 사용되는 자재입니다. 최근에는 아연도금 처리하여, 구조물의 내구성이나 수명을 극대화시킨 고성능 건축 자재로 각광을 받고 있는 새로운 건축자재입니다.
특히 실외나 습기 등에 노출되는 환경에서도 부식에 강하며, 얇고 가벼우면서 내구성이 우수할 뿐만 아닌 절단이나 타공이 어렵지 않아, 조립이 용의 하여 건축시간을 크게 단축시키고 별도의 도장 등 가공 없이 사용이 가능하기 때문에 유지보수 비용이 절감되는 경제성이 좋은 자재로 평가받고 있습니다.
2. C형강 펀칭기의 주요 용도
| 용도 | 설명 |
| 전기 배관 공사 | 전선 트레이(C형강)에 전기 배관, 케이블 고정을 위한 볼트 구멍 타공 |
| 태양광 구조물 시공 | 태양광 패널 설치 시, 프레임과 앵글 연결을 위한 타공 |
| 기계 프레임 조립 | 산업용 구조물에서 나사나 볼트 체결용 구멍을 정밀하게 펀칭 |
| 설비 고정 및 브라켓 장착 | HVAC, 배관, 소방 등 설비물 고정 시 필요한 구멍 작업 |
| 내진 브라켓 및 철물 작업 | 내진 구조물 보강용 C형강에 구멍을 뚫어 볼트 체결 부위 가공 |
2-1. 사용 환경 환경
전기공사 현장 (C형 트레이 고정용)
건설 및 토목공사 현장 (지지대 조립용)
태양광 설치 시공사
산업설비 제작 업체
자동화 프레임 제작 현장
3. C형강 펀칭기 전용 장비가 필요한 이유?
C형강 찬넬의 경우 개방형 구조로 깊은 부위까지 접근이 불가능하고 그 구조상 일반적인 전동 드릴이나 유압 천공기로 타공이 불가능합니다.
일반 드릴로 작업할 경우 드릴날이 밀리기 때문에 정확한 위치에 타공이 불가능하며, 전동 C형강 펀칭기를 사용할 경우 1.5 ~ 2초 내외 빠른 시간에 작업이 완료되며 절단 시 찌꺼기가 거의 없이 깨끗한 단면을 제공해 주기 때문에 2차 작업이 필요 없어 작업 능률을 향상시키고, 작업 시간을 줄여 주기 때문입니다.
4. C형강 천공기 카메쿠라 RF-C5B 출고 전 언박싱 리뷰

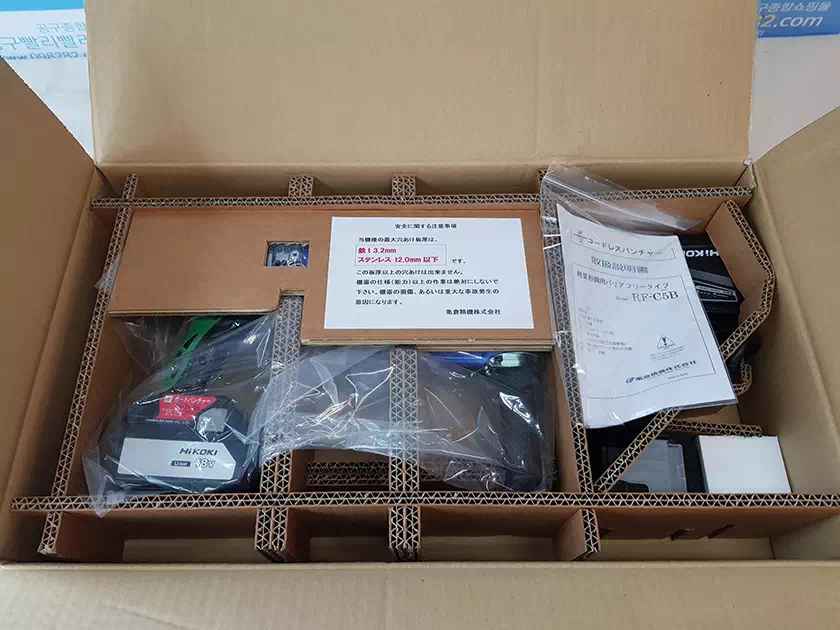

카메쿠라 RF-C5B 박스를 개봉하자마자 눈에 띄었던 것은 일본어로 적힌 안전 관련 안내문과 설명서였습니다. 일본어를 몰라도 그림만으로도 쉽게 알아볼 수 있었습니다.
4-1. C형강 천공기 사양 및 언박싱 후기
철 : 3,2mm 이하
스테인레스 : 2,0mm 이하
이를 초과할 경우 장비 손상 혹은 안전사고에 위험이 있을 수 있으니, 사용 전 반드시 숙지하라는 내용의 설명서를 확인할 수 있었습니다.

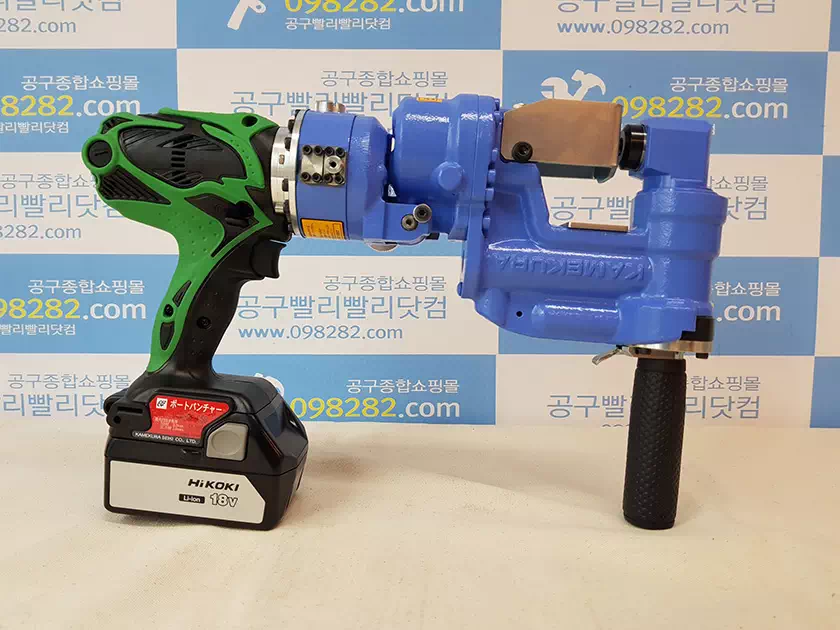

본체, 배터리, 충전기 등이 있었는데, 일본 장비의 경우 일반적으로 마끼다 배터리를 사용하는 장비가 많은데, 히타치 배터리를 채용했다는 것이 눈에 띄었습니다.
C형강 펀칭기의 가장 큰 특징으로는 그 구조에 있었습니다.

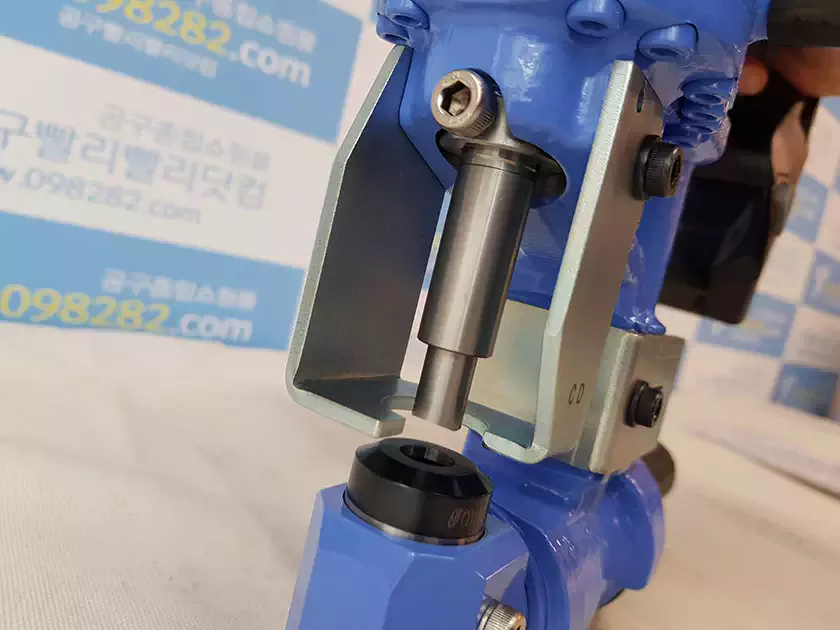

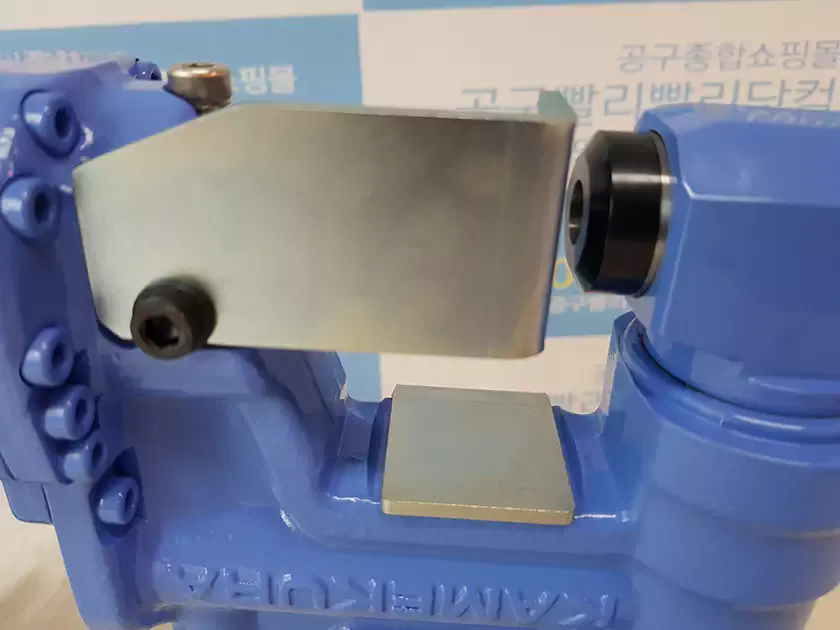

ㄷ자 C형 찬넬 특유의 깊이를 천공하기 위해 일반 유압 펀칭기보다 훨씬 긴 날을 확인할 수 있었습니다.

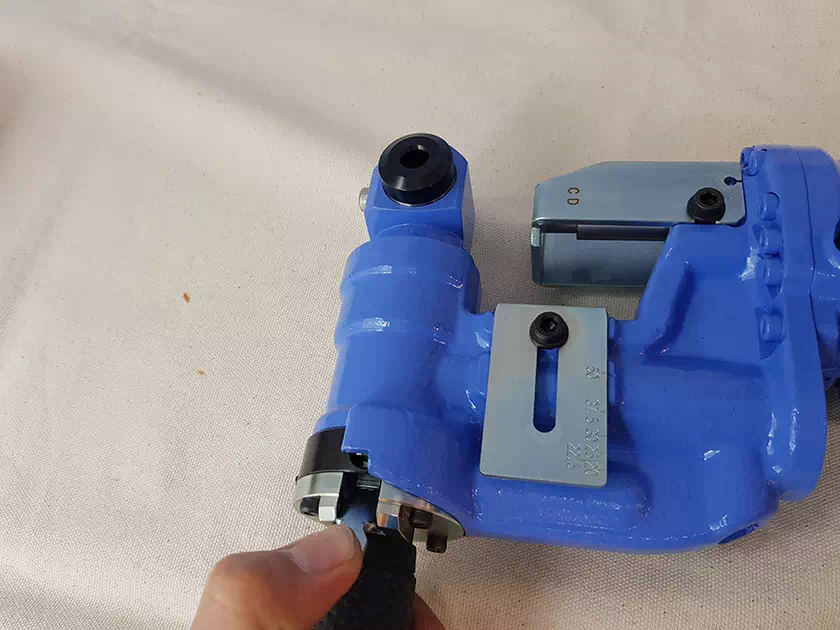

ㄷ자 찬넬에 고정시키기 위해 펀칭기 헤드 아래부분의 버튼을 누르니 회전되는 개방형 헤드 구조를 확인할 수 있었습니다.

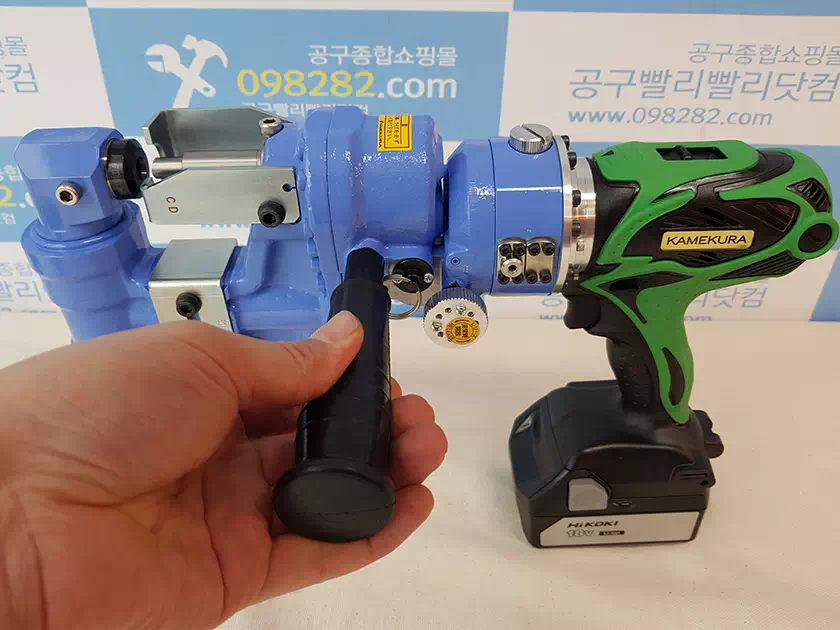

손잡이 부분보다 헤드 쪽의 무게가 무겁기 때문에 손잡이를 거치시킬 수 있었고, 작업 환경에 따라 양쪽으로 손잡이를 장착할 수 있었습니다.

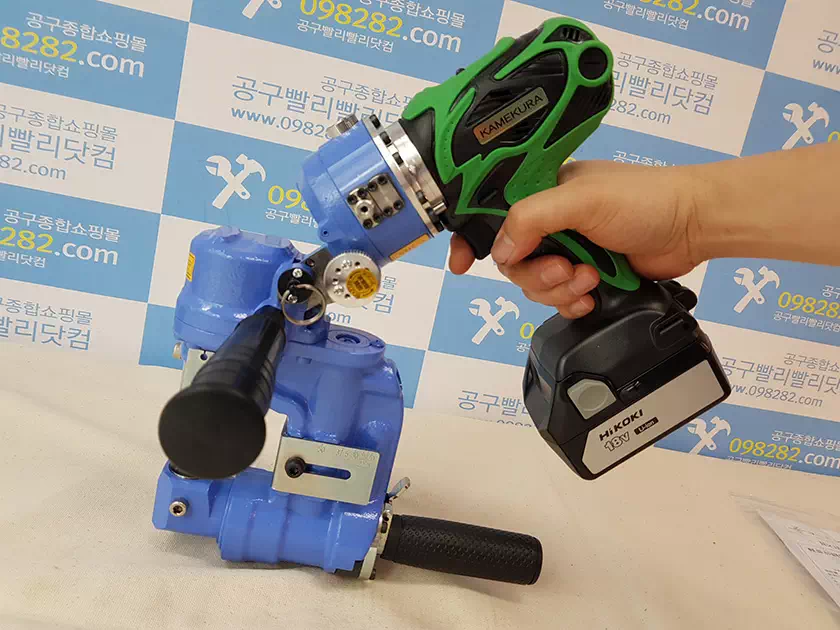

본체 중앙에는 안전핀과 다이얼을 확인할 수 있었는데요. 안전고리를 제거하니 헤드가 아래로 내릴 수 있도록 설계가 되어 작업 시 각도를 조절하기 수월한 구조를 확인할 수 있었습니다. 본체의 손잡이 부분은 일반 충전드릴과 동일한 구조로 손에 밀착되는 손잡이에 스위치를 눌러 동작시킬 수 있었습니다.
4-2. C형강 천공기 펀칭 순서
- 안전핀을 당겨 헤드 분리
- 손잡이 스위치 각도 확보
- 레버 ROOK 해제
- 다이얼을 돌려 90도 개방
- C형강 찬넬자재를 작업 위치에 끼우기
- 헤드 원위치
- 스위치 눌러 펀칭 완료!
영상을 통해 실제 펀칭하는 장면을 확인해 보니 큰 힘을 들이지 않고 깔끔하게 타공 할 수 있다는 것을 확인할 수 있었습니다.
4-3. C형강 펀칭기 사용 시 주의 사항
C형강 천공기에만 국한된 이야기는 아니지만, 모든 유압 펀칭기를 사용자에게 해당하는 팁을 알려 드리도록 하겠습니다. 충전식이는 수동식 펌프를 이용한 유압 펀칭기를 사용해 보셨던 분들이시라면 “강한 진동과 압력이 계속 가해지기 때문에 아래 날이 조금씩 풀리는 현상”을 경험하셨을 겁니다. 풀린 것이 눈으로 확인이 된다면 벌써 하우징이 파손이 되거나 변형이 된 것이라고 볼 수 있는데요.
작업자는 수시로 아래날이 풀리는지 확인을 하면서 작업을 해야 합니다. 이를 무시하고 계속 작업을 하다 보면 아래날을 잡아주는 하우징이 파손될 뿐만 아니라, 아래날과 윗날 모두 파손되어 장비의 수명이 단축되게 됩니다.
하여 작업자는 수시로 아래 날이 흔들리는지 확인을 해 주어야 하며, 날의 흔들림이 감지되었을 경우 수시로 날을 고정시켜 주며 사용한다면, 초보자들도 쉽게 유압식 펀칭 장비를 오래 사용할 수 있는 가장 확실한 방법입니다.
5. 결론
직접 사용해 본 결과 C형강 펀칭기는 정밀함, 편의성, 안정성 등 모든 면에서 만족스러운 결과를 확인할 수 있었습니다. 하지만 제대로 된 사용법과 주의할 사항을 숙지하지 않고 사용한다면 아무리 좋은 장비라도 금방 손상이 되거나 사고로 이어질 수 있으니, 사용 전 안전하게 숙지하여 사용하시기를 바랍니다.

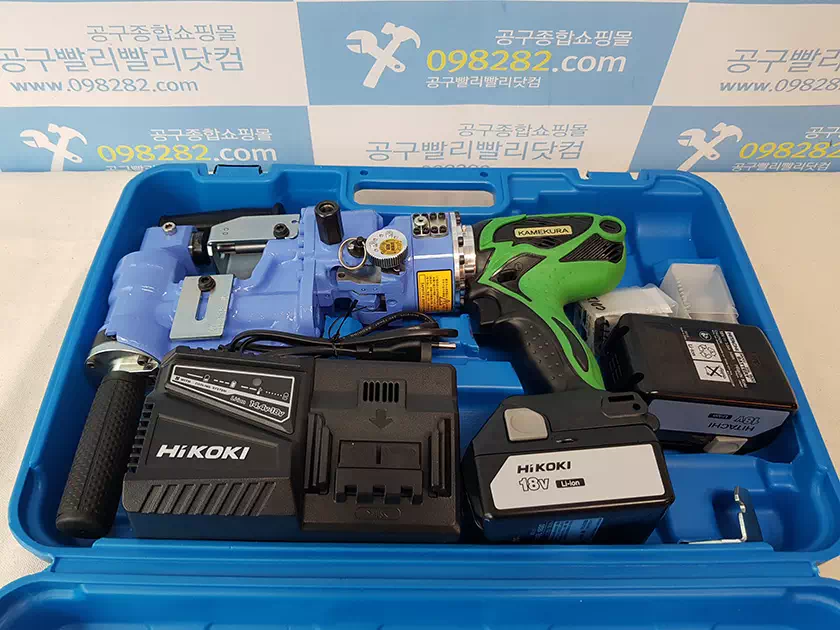

고가의 장비인데, 종이케이스로 수입이 되어, 불편함을 호소하시는 분들이 많았습니다. 그리하여 저희 공구빨리빨리닷컴에서는 건식코아 공구함을 변형시켜 장비를 담을 수 있는 플라스틱 케이스를 만들어 제공하고 있습니다. C형강 천공기 설명 및 언박싱 후기에 대해 소개를 해 봤는데요. 이 장비를 필요로 하시는 분들께 조금이라도 도움이 되었으면 좋겠습니다.
